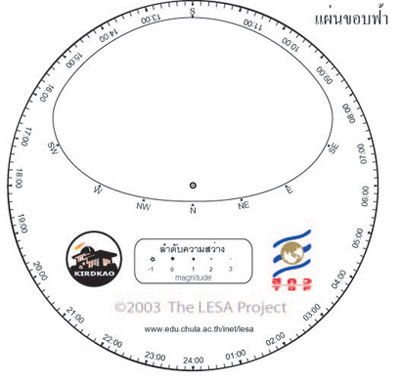

ภาพที่ 2  แผ่นขอบฟ้า

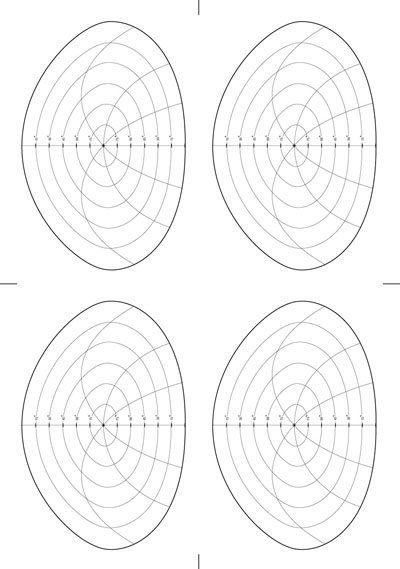

ภาพที่ 3  แผ่นเส้นกริด

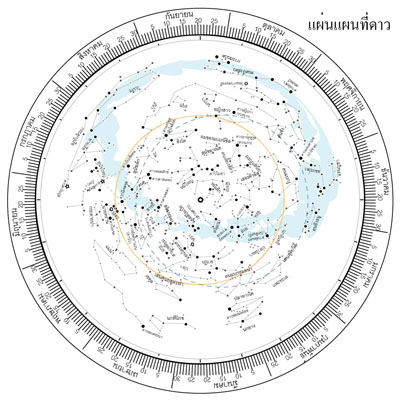

ภาพที่ 4  แผนที่ดาววงกลม

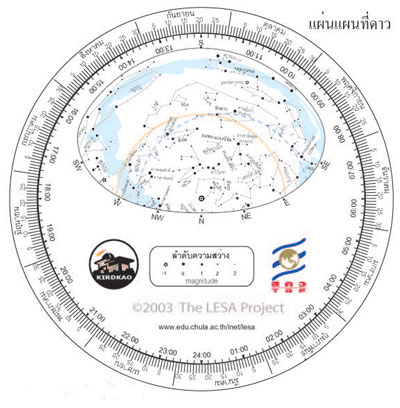

วิธีใช้งาน

          ตั้งเวลาที่จะสังเกตการณ์ โดยหมุน "นาฬิกา" (ที่ขอบแผ่นขอบฟ้า) ให้ตรงกับ "ปฏิทิน" (ที่ขอบแผนที่ดาว) ตัวอย่างเช่น ต้องการดูดาวในเวลา 05.00 น. ของวันที่ 5 เดือนมกราคม ก็ให้หมุนแผ่นขอบฟ้ามาจนกระทั่ง ขีดสเกล "05.00" ตรงกับ สเกลขีดที่ 5 เดือนมกราคม
          จับแผนที่ดาวแหงนขึ้น โดยให้ทิศเหนือและทิศใต้บนแผนที่ดาว ชี้ตรงกับทิศเหนือและทิศใต้ของภูมิประเทศจริง ควรระลึกไว้เสมอว่า การอ่านแผนที่ดาวมิใช่การก้มอ่านหนังสือ แต่เป็นการแหงนดู เพื่อเปรียบเทียบท้องฟ้าในแผนที่กับท้องฟ้าจริง
เมื่อเวลาเปลี่ยนไป ให้หมุนแผ่นขอบฟ้า (แผ่นบน) ตามทิศตามเข็มนาฬิกา ไปยังเวลาปัจจุบัน จะเห็นได้ว่า กลุ่มดาวทางทิศตะวันออกของแผนที่ จะเคลื่อนที่ออกห่างจากขอบฟ้า (E) มากขึ้น ในขณะที่กลุ่มดาวในทิศตะวันตก จะเคลื่อนที่เข้าหาขอบฟ้า (W) เสมือนการเคลื่อนที่ ขึ้น-ตก ของกลุ่มดาวบนท้องฟ้าจริง
          จะสังเกตเห็นว่า ไม่ว่าจะหมุนแผ่นขอบฟ้าไปอย่างไรก็ตาม เส้นศูนย์สูตรฟ้าจะอยู่ตรงแนวทิศตะวันออก (E) และตะวันตก (W) เสมอ เพราะนั่นคือเส้นแบ่งซีกท้องฟ้า และเส้นสุริยะวิถีตรงกลุ่มดาวคนคู่ จะอยู่ค่อนไปทางเหนือ (โซลสติสฤดูร้อน) และเส้นสุริยะวิถีตรงกลุ่มดาวคนยิงธนู จะอยู่ค่อนไปทางใต้ (โซลส์ติซฤดูหนาว) วงกลมทั้งสองเอียงตัดกันเป็นมุม 23.5° เนื่องเพราะแกนของโลกเอียงทำมุมกับระนาบวงโคจรรอบดวงอาทิตย์

การฝึกปฏิบัติ:  ในการฝึกใช้งานในห้องเรียน ถ้ามี PC และ LCD projector ควรจะใช้ซอฟต์แวร์ Stellarium หรือ Starry Night จำลองท้องฟ้า ให้นักเรียนฝึกหมุนแผนที่ดาวตาม
