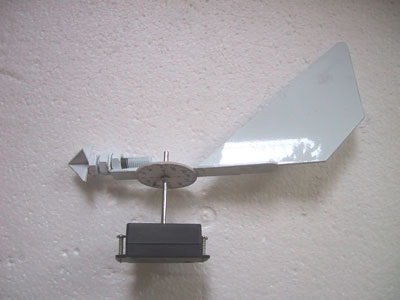

ภาพที่
1 อุปกรณ์วัดทิศทางลม (Wind Vane)
หลักการ
อุปกรณ์วัดทิศทางลม
ใช้หลักการ การต้านทานอากาศของแพนหาง เมื่อมีอากาศไหลผ่านอุปกรณ์วัดทิศทางลมในทิศทางตั้งฉาก
หรือทำมุมกับเครื่องวัด จะเกิดแรงกระทำมากที่สุดบริเวณแพนหางของเครื่องวัด
(มีพื้นที่ต้านอากาศมากที่สุด) แรงลมจะผลักให้แพนหางหมุนรอบแกนหมุน
จนกว่าแพนหางจะมีทิศทางขนานกับทิศทางลม (พื้นที่ต้านอากาศน้อยที่สุด)
จากหลักการนี้ทำให้สามารถระบุทิศทางลมได้
รายการอุปกรณ์
1.
แผ่นพลาสติกอะคริลิคขนาด 15 x15 เชนติเมตร
2.
แกนเหล็กกลมขนาดเส้นผ่านศูนย์กลาง 5 เซนติเมตร ยาว 10 เซนติเมตร
3.
แบริ่งขนาดเล็ก ขนาดเส้นผ่านศูนย์กลางภายใน 5 เซนติเมตร
4.
สกรู
5.
น๊อต
6.
กล่องอเนกประสงค์ขนาดเล็ก
7.
เข็มชี้ทิศ
8.
สเกลบอกทิศ

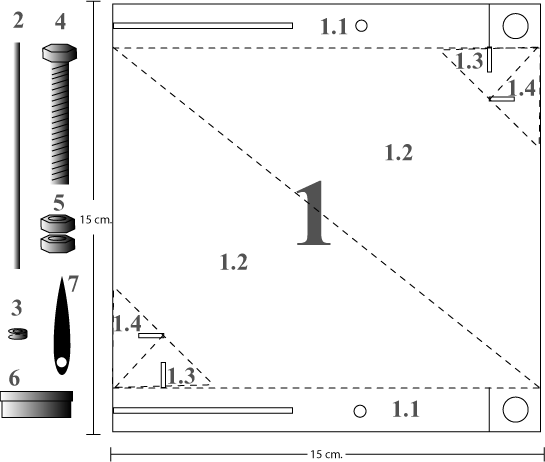

ภาพที่
2 แสดงรายการอุปกรณ์
ขั้นตอนการประกอบ
1.
ตัดแผ่นอะคริลิคตามภาพหมายเลข 1
2.
เจาะรูอะคริลิค 1.1 ให้รูเล็กมีขนาดเท่าแบริ่ง ส่วนรูใหญ่ให้มีขนาดใหญ่กว่าเกลียวน็อต
3.
ใช้ความร้อนดัดอะคริลิค 1.1 ให้ตั้งฉาก
4.
ใส่สกรูเข้ากับรกูขนาดใหญ่แล้วยึดด้วยน๊อตทั้งสองตัว
5.
ประกอบส่วน 1.3 และ 1.4 ให้เป็นหวลูกศร แล้วติดเข้ากับหัวสกรู
6.
ติดแพนหางหมายเลข 1.2 เข้ากับด้านตรงข้ามรูสวมน๊อต
7.
ตัดสเกลหมายเลข 8 ติดกับพลาสติก และเจาะรูตรงกลางให้มีขนาดเท่ากับแบริ่ง
ติดด้านล่างของแกนแพนหางให้ตรงกับรูเล็กตรงกลาง และทิศเหนือหันไปทางด้านหัวลูกศร
8.
เจาะรูกล่องอเนกประสงค์ให้ทะลุบนและล่าง ขนาดรูเท่ากับแกนเหล็ก
9.
ติดแบริ่งเข้ากับแกนแหล็กให้แน่น
10.
ติดพลาสติกหมาลเลข 7 เข้ากับแกนเหล็กเข้ากับกล่องอเนกประสงค์
11.
ยึดแกนเหล็กเข้ากับกล่องอเนกประสงค์ให้แน่น
12.
ปรับสมดุลของหัวศรและแพนหางโดยการหมุนหัวน๊อตเข้าออกจนกว่าจะสมดุล
การใช้งาน
1.
ปรับเข็มกำหนดทิศเหนือ ให้ชี้ไปยังทิศเหนือ
2.
อ่านค่าทิศทางลมจากแผ่นสเกล โดยอ่านจากด้านล่างของแผ่นสเกล
3.
ทิศทางลมจะถูกกำหนดโดยใช้ มุมอาซิมุท (Azimuth) คือ มุมที่เริ่มวัดจากทิศเหนือไปทางทิศตะวันออก
มีค่าตั้งแต่ 0 360 องศา
4.
บันทึกค่าทิศทางลมที่อ่านได้
