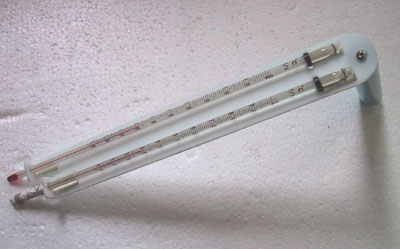

ภาพที่
1 อุปกรณ์วัดความชื้นสัมพัทธ์ สลิง ไซโครมิเตอร์
รายการวัสดุอุปกรณ์
1.
ลวดยาวประมาณ 15 เซนติเมตร 1 เส้น
2.
แผ่นพลาสติก ขนาด 4x30 เซนติเมตร 1 แผ่น
3.
ท่อ PVC ขนาด ? นิ้ว ยาวประมาณ 10 เซนติเมตร
4.
สกรูเบอร์ 7 จำนวน 1 ตัว
5.
ท่อนไม้สำหรับอุดท่อ PVC 1 อัน
6.
เทอร์มอมิเตอร์ 0 100 องศาเซลเซียส ยาว 30 เซนติเมตร 2 อัน
7.
ด้ายสำหรับพันเศษผ้า
8.
เศษผ้าชิ้นเล็กๆ 1 ผืน
9.
เทปกาวสองหน้าอย่างหนา 2 แผ่น
10.
แหวนรองลดแรงเสียดทาน 1 อัน
11.
คีมปากจิ้งจก 1 อัน
ภาพที่
2 แสดงรายการอุปกรณ์
วิธีการประกอบ
1.
นำแผ่นพลาสติกมาตัดและเจาะรูดังภาพที่ 3 (1)
2.
นำแผ่นที่ได้จากข้อที่ 1 ดัดปลายด้านที่เจาะให้ตั้งฉากดังภาพที่
3 (2)
3.
สวมเทอร์มอมิเตอร์เข้ากับรูทั้งสองช่อง
4.
ตัดเทปกาวสองหน้าให้เป็นแผ่นเล็กๆ สำหรับรองเทอร์มอมิเตอร์ และรูรัดเทอร์มอมิเตอร์
5.
ตัดลวดยาวประมาณ 7 เซนติเมตร ใช้คีมปากจิ้งจกช่วยบิดลวดรัดส่วนขอดของเทอร์มอมิเตอร์
เข้ากับรูเล็กๆ ด้านบน
6.
นำท่อนไม้ที่มีขนาดใหญ่เท่ากับรูของท่อ PVC อัดเข้ากับท่อ PVC
7.
นำสกรูร้อยผ่านช่องด้านบนของแผ่นพลาสติก ใส่แหวนรอง แล้วขันสกรูลงตรงกลางไม้ที่อัดเข้ากับท่อ
PVC จนเกือบสนิท
8.
นำเศษผ้า พันรอบเทอร์มอมิเตอร์ข้างใดข้างหนึ่ง แล้วใช้ด้ายพันกับผ้าให้แน่น
ภาพที่
3 ขั้นตอนการดัดแผ่นผลาสติก
การใช้งาน
สลิง ไซโครมิเตอร์ (Sling Psychrometer)
1.
การใช้งาน สลิง ไซโครมิเตอร์ (Sling Psychrometer) ต้องระวังอย่าใช้มือ
หรือส่วนอื่นของร่างกาย แตะตรงส่วนปลายของเทอร์มอมิเตอร์ เพราะอุณหภูมิของร่างกายจะมีผลกับค่าที่อ่านได้จากเทอร์มอมิเตอร์
2.
ควรรอประมาณ 3 นาที ก่อนอ่านค่าอุณหภูมิ เพื่อให้เทอร์มอมิเตอร์ทั้งสองตัว
วัดค่าอุณหภูมิขณะนั้น จากนั้นให้อ่านค่าอุณหภูมิกระเปาะแห้ง โดยอ่านจากเทอร์มอมิเตอร์ที่ไม่ได้พันเศษผ้า
3.
บันทึกค่าอุณหภูมิกระเปาะแห้ง
4.
จากนั้นให้ตรวจสอบว่า เศษผ้าที่พันเทอร์มอมิเตอร์เปียกหรือไม่ ถ้าแห้ง
ให้หยดน้ำบนผ้าให้ชุ่ม
5.
หมุน สลิง ไซโครมิเตอร์ (Sling Psychrometer) ประมาณ 3 นาที
6.
ค่อยๆ หยุดหมุน สลิง ไซโครมิเตอร์ (Sling Psychrometer) แล้วอ่านค่าอุณหภูมิกระเปาะเปียก
โดยอ่านจากเทอร์มอมิเตอร์ที่พันเศษผ้าไว้
7.
บันทึกค่าอุณหภูมิกระเปาะเปียก
8.
นำค่าอุณหภูมิกระเปาะเปียก และค่าอุณหภูมิกระเปาะแห้ง มาเทียบหาค่าความชื้นสัมพัทธ์
จากตารางเทียบค่าความชื้นสัมพัทธ์
